ZDS.O2.P.5-8. DRP-Plus

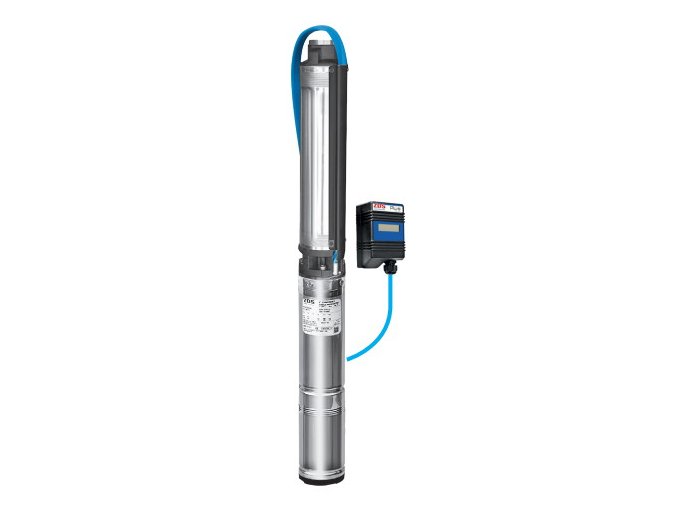

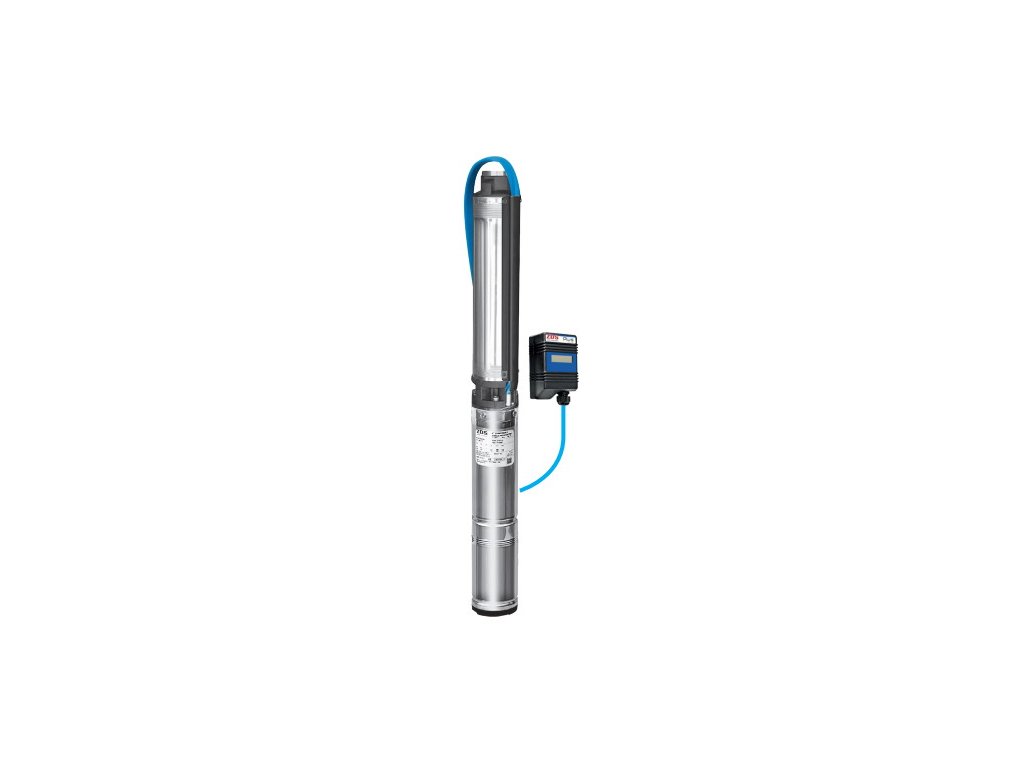

4'' ponorné čerpadlo QPGO.P.O2.DRP Plus je složené z hydraulické části, z olejem chlazeného jednofázového dvoužilového motoru (s integrovaným kondenzátorem) s volitelnou délkou kabelu a unikátního zařízení DRP Plus, které je připraveno k zapojení do standardní zásuvky. Spolehlivé, výkonné, s jednoduchou instalací. Čerpadlo je ihned připraveno k instalaci bez nutnosti zapojování jakýchkoli externích ochran. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm.

Unikátní inovativní ochrana čerpadla DRP Plus je první zařízení, které kromě komplexní ochrany čerpadla umožňuje s čerpadlem komunikovat. DRP Plus chrání čerpadlo proti běhu na sucho, proti příliš častým startům, před nízkým i vysokým napětím a před přetížením. Oproti podobným zařízením na ochranu čerpadel DRP Plus kontroluje nepřetržitě hodnoty napětí a proudu ve všech bodech pracovní křivky čerpadla. Do chybového stavu je čerpadlo uvedeno, pokud je jakákoli z měřených veličin mimo tolerovanou oblast. Ochrana proti běhu na sucho zajišťuje naprogramovaný algoritmus, který podle rychlosti dotékání vody do vrtu nastaví odpovídající časovou mezeru před dalším sepnutím čerpadla. Po každé aktivaci jakékoli ochrany se na displeji zobrazí, která z ochran provoz čerpadla zastavila. Zároveň zazní akustický signál. Čerpadlo se následně pokusí o automatický restart (případně více restartů). Pokud jsou podmínky pro provoz čerpadla již v pořádku, čerpadlo zůstává ve standardním režimu. Pokud trvají podmínky ohrožující funkčnost čerpadla i po pokusech o restart, DRP Plus uvede čerpadlo do režimu spánku. Pro obnovení provozu z režimu spánku je pak nutné čerpadlo odpojit od napětí alespoň na 10s.

Další funkcí zařízení DRP Plus je SOFT START. Standardně je čerpadlo uváděno do provozu s poměrně nízkým točivým momentem, což je výhodnější pro životnost motoru i pro provoz elektrické sítě. Mohou ale nastat situace, například po dlouhé nečinnosti čerpadla, že nízký točivý moment nestačí na rozběh „zatuhlého“ čerpadla. V takovém případě zařízení DRP plus použije pro start čerpadla standardní točivý moment, pokud ani ten na rozeběhnutí čerpadla nestačí, je nasazen extra silný točivý moment, který dokáže rozeběhnout i velmi „zatuhlé“ čerpadlo.

Všechna chybová hlášení a pokusy o restart jsou ukládány do paměti. Uložená data je možné kdykoli zpětně přečíst na displeji a mít tak dokonalý přehled o provozu čerpadla.

Svými vlastnostmi je zařízení DRP Plus na trhu naprosto unikátní. Nelze jej kombinovat s motory jiných značek.

TECHNICKÉ PARAMETRY INTEGROVANÉ OCHRANY DRP Plus:

Ochrany: běh na sucho, příliš časté starty, nízké / vysoké napětí, ochrana proti přetížení

Pouzdro: termoplastický materiál

Zástrčka: integrovaná euro vidlice do zásuvky

Nominální napětí: 1 x 220 – 230 V / 50Hz

Stupeň ochrany: IP 40

Doporučená teplota okolí: -10 / +35 °C

Rozměry: 7,6 x 13 x 5,5cm

Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m³ ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).

TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P.:

Oběžné kolo: noryl, zpevňující kroužek z nerezu

Difuzér a pouzdro článku: noryl

Plovoucí kroužek, ložisko: technopolymer TPU

Zpětná klapka, výtlačné hrdlo, filtr, spodní příruba: technopolymer PA 6.6

Kryt kabelu: PVC

Hřídel, spojka, vnější pouzdro: nerezová ocel

Maximální množství rozptýleného písku: 120 g/m³

Dimenze výtlačného hrdla: 5/4“ G-F, 2" G-F

Instalace: horizontální, vertikální

Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“

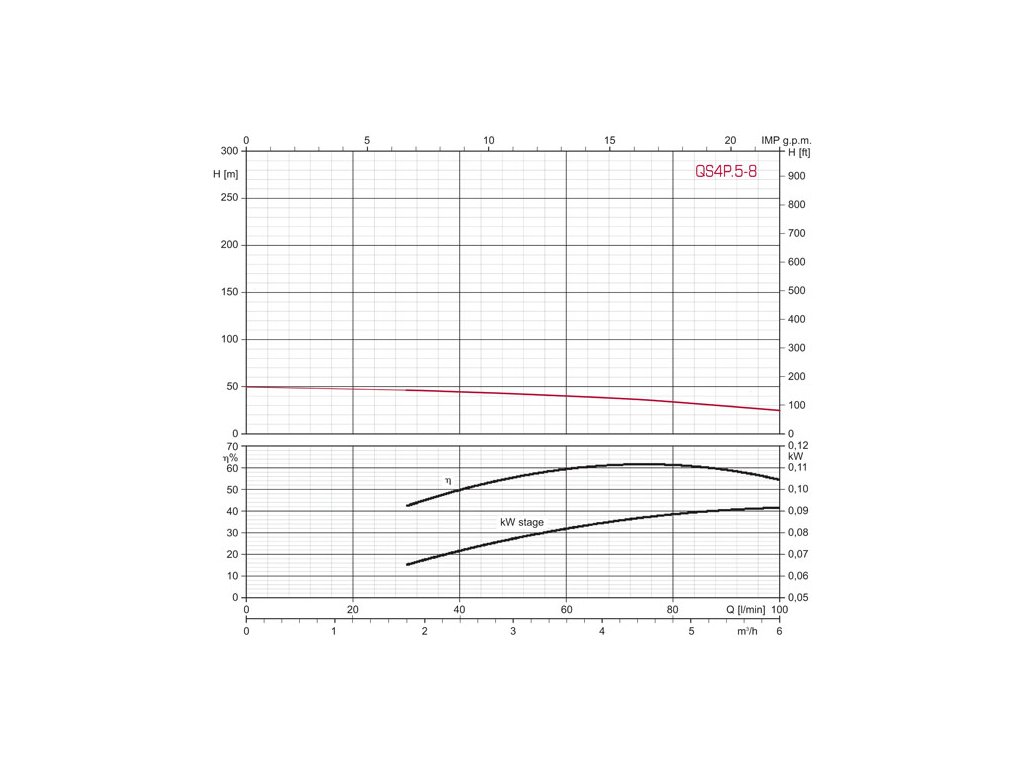

Maximální průtok modelů P (Q): 6m³/h

Maximální výtlak modelů P (H): 150m

Motor čerpadla je vybaven speciální tepelnou ochranou, která zastaví provoz čerpadla v případě přehřátí způsobeném nesprávným provozem nebo instalací. K dalšímu spuštění čerpadla je pak nutný manuální restart (odpojení od napětí). Zajištěna je tak vyšší spolehlivost a delší životnost pojistky při ochraně motoru proti přetížení. Stator a rotor jsou ponořené v dielektrické kapalině (extrémně důkladně filtrovaný olej - schváleno FDA). Robustní axiální a radiální ložiska mazaná olejem zaručují delší životnost motoru. Kompenzace tlaku uvnitř motoru je zajištěna speciální membránou. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.

TECHNICKÉ PARAMETRY MOTORŮ O2.:

Výkon: 0,37 – 1,5 kw

Napětí: 220-230V / 50Hz

Rozběhový kondenzátor: integrovaný v těle motoru

Tolerance napětí 50 Hz od normálu: +6% / -10% Un

Stupeň ochrany: IP 68

Izolace: Cl.F

Doporučená teplota okolí: max. 40° C

Požadovaný průtok chlazení: min 8 cm/sec

Instalace: horizontální, vertikální

Rozměry: standard NEMA 4“

Maximální počet startů/h: 150, rovnoměrně rozdělených

Maximální ponoření: 100m
