ZDS.O3.P.2-12.

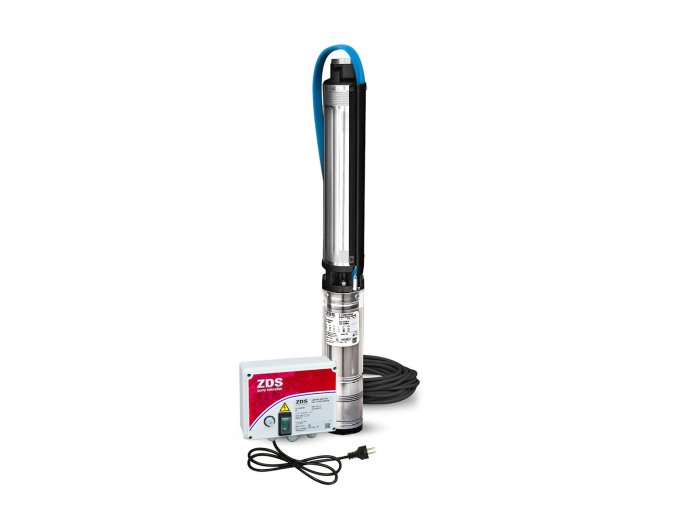

4'' ponorné čerpadlo QPGO.P.O3 je složené z hydraulické části, olejem chlazeného jednofázového třížilového motoru s volitelnou délkou kabelu a CBO ovládací skříňky.. Spolehlivé, výkonné, s jednoduchou instalací. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm.

Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m³ ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).

TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P.:

Oběžné kolo: noryl, zpevňující kroužek z nerezu

Difuzér a pouzdro článku: noryl

Plovoucí kroužek, ložisko: technopolymer TPU

Zpětná klapka, výtlačné hrdlo, filtr, spodní příruba: technopolymer PA 6.6

Kryt kabelu: PVC

Hřídel, spojka, vnější pouzdro: nerezová ocel

Maximální množství rozptýleného písku: 120 g/m³

Dimenze výtlačného hrdla: 5/4“ G-F, 2" G-F

Instalace: horizontální, vertikální

Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“

Maximální průtok modelů P (Q): 6m³/h

Maximální výtlak modelů P (H): 150m

Stator a rotor jsou ponořené v dielektrické kapalině (extrémně důkladně filtrovaný olej - schváleno FDA). Robustní axiální a radiální ložiska mazaná olejem zaručují delší životnost motoru. Kompenzace tlaku uvnitř motoru je zajištěna speciální membránou. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.

TECHNICKÉ PARAMETRY MOTORŮ O3.:

Výkon: 0,37 – 2,2 kW

Napětí: 220-230V / 50Hz

Tolerance napětí 50 Hz od normálu: +6% / -10% Un

Stupeň ochrany: IP 68

Izolace: Cl.F

Doporučená teplota okolí: max. 40° C

Požadovaný průtok chlazení: min 8 cm/sec

Instalace: horizontální, vertikální

Rozměry: standard NEMA 4“

Maximální počet startů/h: 150, rovnoměrně rozdělených

Maximální ponoření: 150m

CBO Ovládací skříňka čerpadla obsahuje podsvícený spínač s ochranou proti vniknutí vlhkosti, kondenzátor, tepelnou pojistku, svorkovnici pro připojení vodičů čerpadla, případně dalších zařízení, napájecí kabel s vidlicí do zásuvky.

TECHNICKÉ PARAMETRY OVLÁDACÍCH SKŘÍNĚK CBO.:

Kvalitní skříňka z termoplastického materiálu

Napájení: 230V / 50Hz

Rozběhový kondenzátor

Stupeň ochrany: IP 55

Norma: IEC 60439-1:2010

Možnost připojení tlakové spínače nebo plováku

Tepelná pojistka s manuálním resetem

Doporučená teplota okolí: max. 40° C

Rozměry: 23,8 x 19 x 9cm
