ZDS.O3.P.5-8.
Popis

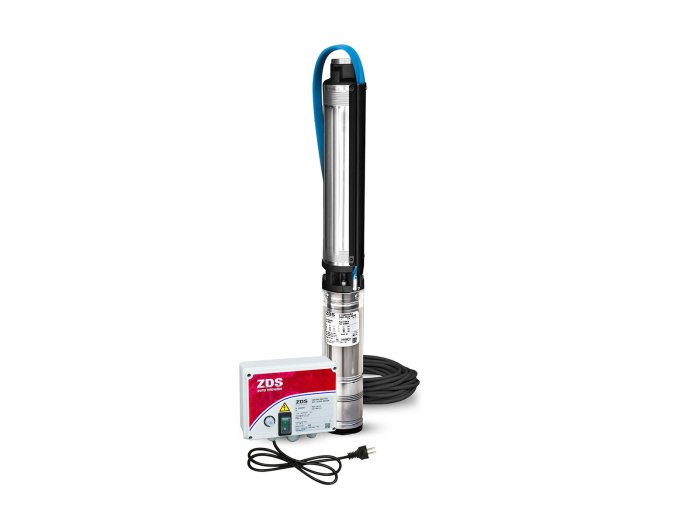

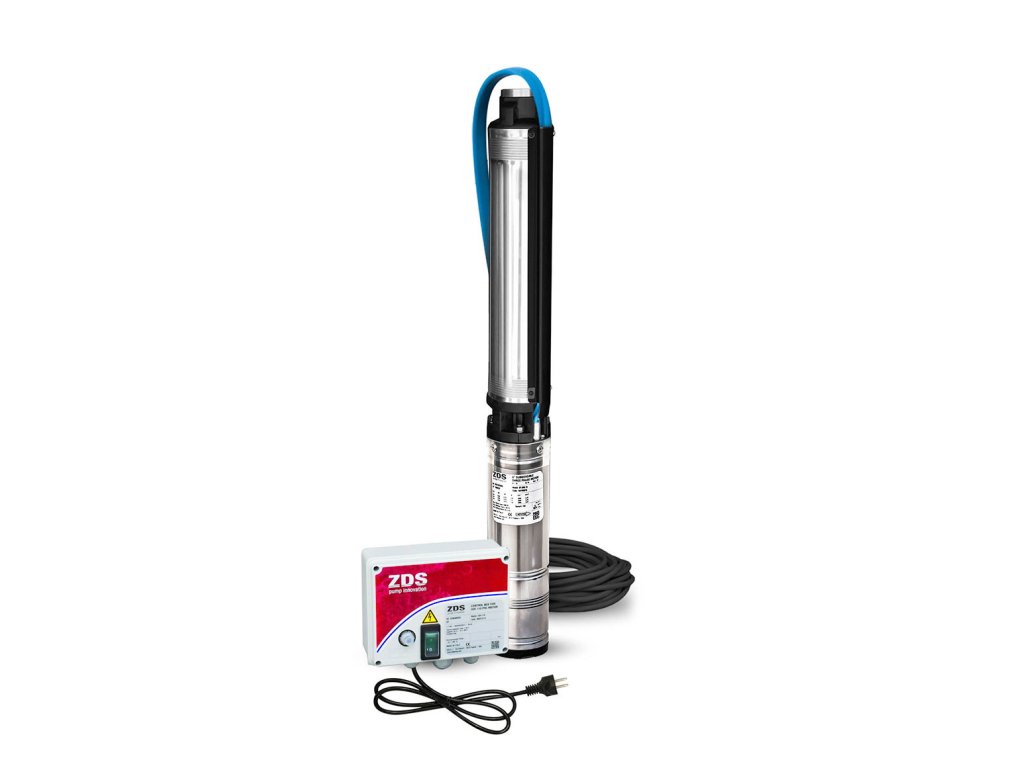

4'' ponorné čerpadlo QPGO.P.O3 je složené z hydraulické části, olejem chlazeného jednofázového třížilového motoru s volitelnou délkou kabelu a CBO ovládací skříňky.. Spolehlivé, výkonné, s jednoduchou instalací. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm.
Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m3 ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).
TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P.:
Oběžné kolo: noryl, zpevňující kroužek z nerezu
Difuzér a pouzdro článku: noryl
Plovoucí kroužek, ložisko: technopolymer TPU
Zpětná klapka, výtlačné hrdlo, filtr, spodní příruba: technopolymer PA 6.6
Kryt kabelu: PVC
Hřídel, spojka, vnější pouzdro: nerezová ocel
Maximální množství rozptýleného písku: 120 g/m3
Dimenze výtlačného hrdla: 5/4“ G-F, 2" G-F
Instalace: horizontální, vertikální
Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“

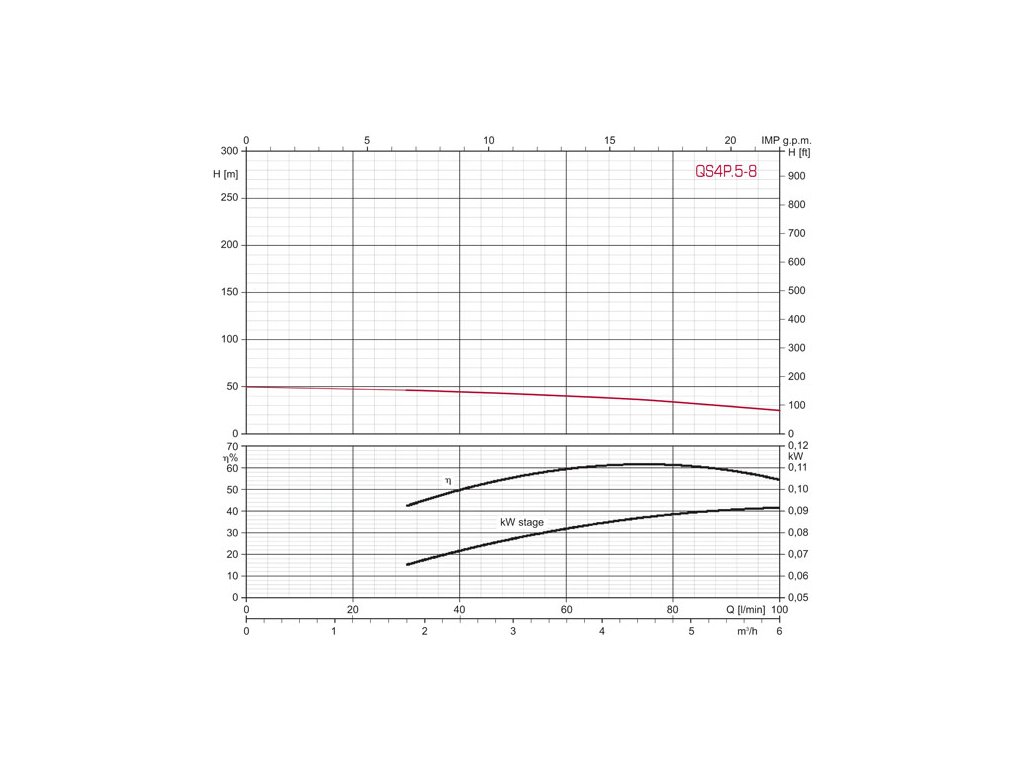

Maximální průtok modelů P (Q): 6m3/h
Maximální výtlak modelů P (H): 150m
Stator a rotor jsou ponořené v dielektrické kapalině (extrémně důkladně filtrovaný olej - schváleno FDA). Robustní axiální a radiální ložiska mazaná olejem zaručují delší životnost motoru. Kompenzace tlaku uvnitř motoru je zajištěna speciální membránou. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.
TECHNICKÉ PARAMETRY MOTORŮ O3.:
Výkon: 0,37 – 2,2 kW
Napětí: 220-230V / 50Hz
Tolerance napětí 50 Hz od normálu: +6% / -10% Un
Stupeň ochrany: IP 68
Izolace: Cl.F
Doporučená teplota okolí: max. 40° C
Požadovaný průtok chlazení: min 8 cm/sec
Instalace: horizontální, vertikální
Rozměry: standard NEMA 4“
Maximální počet startů/h: 150, rovnoměrně rozdělených
Maximální ponoření: 150m
CBO Ovládací skříňka čerpadla obsahuje podsvícený spínač s ochranou proti vniknutí vlhkosti, kondenzátor, tepelnou pojistku, svorkovnici pro připojení vodičů čerpadla, případně dalších zařízení, napájecí kabel s vidlicí do zásuvky.
TECHNICKÉ PARAMETRY OVLÁDACÍCH SKŘÍNĚK CBO.:
Kvalitní skříňka z termoplastického materiálu
Napájení: 230V / 50Hz
Rozběhový kondenzátor
Stupeň ochrany: IP 55
Norma: IEC 60439-1:2010
Možnost připojení tlakové spínače nebo plováku
Tepelná pojistka s manuálním resetem
Doporučená teplota okolí: max. 40° C
Rozměry: 23,8 x 19 x 9cm
4'' ponorné čerpadlo QPGO.P.O2.DRP je složené z hydraulické části, z olejem chlazeného jednofázového dvoužilového motoru (s integrovaným kondenzátorem), s volitelnou délkou kabelu a unikátní sondy DRP, která je integrována v napájecím kabelu. Spolehlivé, výkonné, s jednoduchou instalací. Čerpadlo je ihned připraveno k instalaci bez nutnosti zapojování jakýchkoli externích ochran čerpadla. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm.
Unikátní integrovaná ochrana DRP chrání čerpadlo proti běhu na sucho, proti příliš častým startům a před nízkým napětím, které může poškodit motor čerpadla. Ochrana proti běhu na sucho zajišťuje naprogramovaný algoritmus, který podle rychlosti dotékání vody do vrtu nastaví odpovídající časovou mezeru před dalším sepnutím čerpadla. Po každé aktivaci všech ochran se čerpadlo pokusí o automatický restart (případně více restartů). Pokud jsou podmínky pro provoz čerpadla již v pořádku, čerpadlo zůstává ve standardním režimu. Pokud trvají podmínky ohrožující funkčnost čerpadla i po pokusech o restart, DRP uvede čerpadlo do režimu spánku. Pro obnovení provozu z režimu spánku je pak nutné čerpadlo odpojit od napětí alespoň na 10s.
TECHNICKÉ PARAMETRY HYDRAULICKÉ DRP:
Ochrany: běh na sucho, příliš časté starty, nízké napětí
Pouzdro: termoplastický materiál
Nominální napětí: 1 x 220 – 230 V / 50Hz
Stupeň ochrany: IP 68
Doporučená teplota okolí: -10 / +40 °C
Rozměry: 33 x 5 x 3cm
Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m3 ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).
TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P.:
Oběžné kolo: noryl, zpevňující kroužek z nerezu
Difuzér a pouzdro článku: noryl
Plovoucí kroužek, ložisko: technopolymer TPU
Zpětná klapka, výtlačné hrdlo, filtr, spodní příruba: technopolymer PA 6.6
Kryt kabelu: PVC
Hřídel, spojka, vnější pouzdro: nerezová ocel
Maximální množství rozptýleného písku: 120 g/m3
Dimenze výtlačného hrdla: 5/4“ G-F, 2" G-F
Instalace: horizontální, vertikální
Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“
Maximální průtok modelů P (Q): 6m3/h
Maximální výtlak modelů P (H): 150m
Motor čerpadla je vybaven speciální tepelnou ochranou, která zastaví provoz čerpadla v případě přehřátí způsobeném nesprávným provozem nebo instalací. K dalšímu spuštění čerpadla je pak nutný manuální restart (odpojení od napětí). Zajištěna je tak vyšší spolehlivost a delší životnost pojistky při ochraně motoru proti přetížení. Stator a rotor jsou ponořené v dielektrické kapalině (extrémně důkladně filtrovaný olej - schváleno FDA). Robustní axiální a radiální ložiska mazaná olejem zaručují delší životnost motoru. Kompenzace tlaku uvnitř motoru je zajištěna speciální membránou. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.
TECHNICKÉ PARAMETRY MOTORŮ O2.:
Výkon: 0,37 – 1,5 kw
Napětí: 220-230V / 50Hz
Rozběhový kondenzátor: integrovaný v těle motoru
Tolerance napětí 50 Hz od normálu: +6% / -10% Un
Stupeň ochrany: IP 68
Izolace: Cl.F
Doporučená teplota okolí: max. 40° C
Požadovaný průtok chlazení: min 8 cm/sec
Instalace: horizontální, vertikální
Rozměry: standard NEMA 4“
Maximální počet startů/h: 150, rovnoměrně rozdělených
Maximální ponoření: 100m
