ZDS.O3.P.3-19. DRP

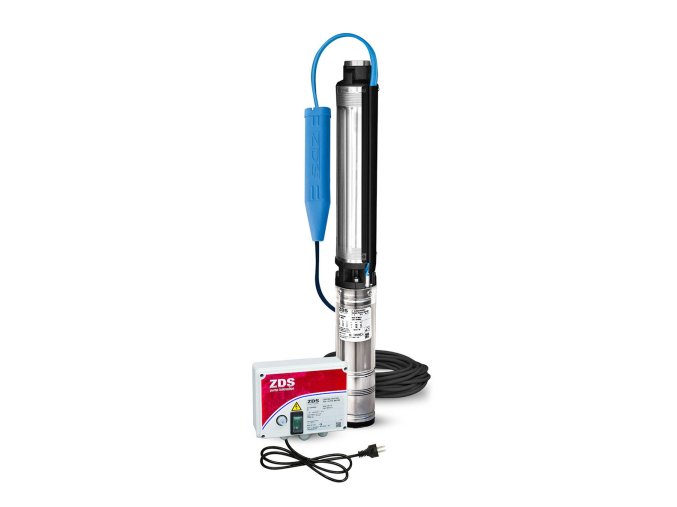

4'' ponorné čerpadlo QPGO.P.O3.DRP je složené z hydraulické části, olejem chlazeného jednofázového třížilového motoru s volitelnou délkou kabelu, CBO ovládací skříňky a unikátní sondy DRP, která je integrována v napájecím kabelu. Spolehlivé, výkonné, s jednoduchou instalací. Čerpadlo je ihned připraveno k jednoduché a rychlé instalaci bez nutnosti zapojování jakýchkoli externích ochran čerpadla. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm.

Unikátní integrovaná ochrana DRP chrání čerpadlo proti běhu na sucho, proti příliš častým startům a před nízkým napětím, které může poškodit motor čerpadla. Ochrana proti běhu na sucho zajišťuje naprogramovaný algoritmus, který podle rychlosti dotékání vody do vrtu nastaví odpovídající časovou mezeru před dalším sepnutím čerpadla. Po každé aktivaci všech ochran se čerpadlo pokusí o automatický restart (případně více restartů). Pokud jsou podmínky pro provoz čerpadla již v pořádku, čerpadlo zůstává ve standardním režimu. Pokud trvají podmínky ohrožující funkčnost čerpadla i po pokusech o restart, DRP uvede čerpadlo do režimu spánku. Pro obnovení provozu z režimu spánku je pak nutné čerpadlo odpojit od napětí alespoň na 10s.

TECHNICKÉ PARAMETRY HYDRAULICKÉ DRP:

Ochrany: běh na sucho, příliš časté starty, nízké napětí

Pouzdro: termoplastický materiál

Nominální napětí: 1 x 220 – 230 V / 50Hz

Stupeň ochrany: IP 68

Doporučená teplota okolí: -10 / +40 °C

Rozměry: 33 x 5 x 3cm

Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m³ ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).

TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P.:

Oběžné kolo: noryl, zpevňující kroužek z nerezu

Difuzér a pouzdro článku: noryl

Plovoucí kroužek, ložisko: technopolymer TPU

Zpětná klapka, výtlačné hrdlo, filtr, spodní příruba: technopolymer PA 6.6

Kryt kabelu: PVC

Hřídel, spojka, vnější pouzdro: nerezová ocel

Maximální množství rozptýleného písku: 120 g/m³

Dimenze výtlačného hrdla: 5/4“ G-F, 2" G-F

Instalace: horizontální, vertikální

Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“

Maximální průtok modelů P (Q): 6m³/h

Maximální výtlak modelů P (H): 150m

Stator a rotor jsou ponořené v dielektrické kapalině (extrémně důkladně filtrovaný olej - schváleno FDA). Robustní axiální a radiální ložiska mazaná olejem zaručují delší životnost motoru. Kompenzace tlaku uvnitř motoru je zajištěna speciální membránou. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.

TECHNICKÉ PARAMETRY MOTORŮ O3.:

Výkon: 0,37 – 2,2 kW

Napětí: 220-230V / 50Hz

Tolerance napětí 50 Hz od normálu: +6% / -10% Un

Stupeň ochrany: IP 68

Izolace: Cl.F

Doporučená teplota okolí: max. 40° C

Požadovaný průtok chlazení: min 8 cm/sec

Instalace: horizontální, vertikální

Rozměry: standard NEMA 4“

Maximální počet startů/h: 150, rovnoměrně rozdělených

Maximální ponoření: 150m

CBO Ovládací skříňka čerpadla obsahuje podsvícený spínač s ochranou proti vniknutí vlhkosti, kondenzátor, tepelnou pojistku, svorkovnici pro připojení vodičů čerpadla, případně dalších zařízení, napájecí kabel s vidlicí do zásuvky.

TECHNICKÉ PARAMETRY OVLÁDACÍCH SKŘÍNĚK CBO.:

Kvalitní skříňka z termoplastického materiálu

Napájení: 230V / 50Hz

Rozběhový kondenzátor

Stupeň ochrany: IP 55

Norma: IEC 60439-1:2010

Možnost připojení tlakové spínače nebo plováku

Tepelná pojistka s manuálním resetem

Doporučená teplota okolí: max. 40° C

Rozměry: 23,8 x 19 x 9cm
