ZDS.PLUG&GO-EVO 2000 - 230V – 0,55kW

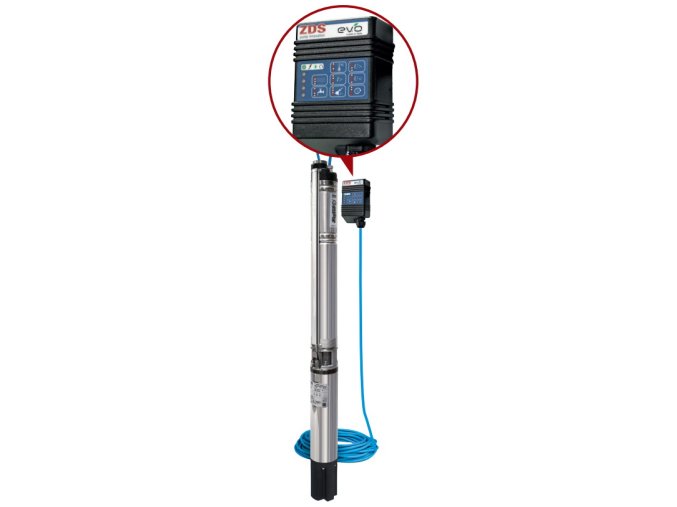

Plug&GO EVO je naprosto unikátní 4'' ponorné čerpadlo s nejjednodušší a nejrychlejší možnou instalací. Ovládání čerpadla (zapnutí a vypnutí) a všechny potřebné ochrany jsou integrovány. Stačí zapojit a jít.

Plug&Go EVO je složené z hydraulické části, vodou chlazeného jednofázového dvoužilového motoru (s integrovaným kondenzátorem) s volitelnou délkou kabelu, elektronické části se snímačem průtoku a tlaku a unikátního diagnostického zařízení EVO, které je připraveno k zapojení do standardní zásuvky. Čerpadlo je doporučeno zejména pro domácí instalace, protože jeho provoz je plně automatický a instalace je nejjednodušší možná. (Pro kompenzaci případných netěsností v systému potřebuje pouze malou tlakovou nádobu). Integrovaná elektronika zajišťuje provoz čerpadla (tlakový spínač se neinstaluje) a chrání čerpadlo před mnoha možnými problémy. Spolehlivé, výkonné, s jednoduchou instalací. Možná je vertikální i horizontální instalace čerpadla. Při horizontální instalaci a při instalaci do vrtů a studen s větším průměrem je třeba zajistit chlazení motoru čerpadla chladícím pláštěm. Na výtlaku všech čerpadel Plug&Go doporučujeme instalovat tlakovou regulaci, s výhodou lze použít filtr s integrovaným redukčním ventilem ( ratio s regulátorem tlaku).

Diagnostické zařízení Evo umožňuje nepřetržitě sledovat provoz čerpadla Plug & GO.Evo a monitorovat možné systémové chyby, jako jsou proudové přetížení, nízké napětí nebo vysoké napětí, příliš mnoho startů a chod nasucho. Po zjištění chybového stavu je provoz čerpadla automaticky zastaven a příčina odstavení čerpadla je indikována na zařízení EVO. Automatizace je zajištěna pokusem o automatický restart. V případě, že podmínky jsou v momentě restartu pro provoz již vhodné, čerpadlo dál pracuje bez nutného zásahu. Pokud jsou podmínky pro provoz čerpadla nevhodné i po restartu (restartech), čerpadlo se uvede do režimu spánku. Po odstranění závadných provozních podmínek je čerpadlo uvedeno do provozu manuálním restartem. Efektivní provoz čerpadla je zajištěn funkcí Soft start. Pokud se čerpadlo při prvním "měkkém" startu s nízkým točivým momentem nerozběhne, následuje start s vyšším, případně ještě vyšším točivým momentem. Zařízení EVO automaticky nastavuje prodlevu restartu po odstavení z důvodu běhu na sucho. Nejprve 5 minut, pokud je přítok do vrtu malý, prodleva se prodlužuje. Je tak zajištěno optimální využití vrtu v případech, kdy dochází k úplnému vyčerpání vody.

TECHNICKÉ PARAMETRY INTEGROVANÉ OCHRANY EVO:

Ochrany: běh na sucho, tepelná ochrana, ochrana proti přetížení, příliš časté starty (netěsnosti v systému), nízké / vysoké napětí, špičkové přepětí (úder blesku), zkouška funkce zpětné klapky s pokusem o samovyčištění

Pouzdro: termoplastický materiál

Zástrčka: integrovaná euro vidlice do zásuvky

Nominální napětí: 1 x 220 – 230 V / 50Hz

Stupeň ochrany: IP 40

Doporučená teplota okolí: -10 / +35 °C

Rozměry: 7,6 x 13 x 5,5cm

Speciální konstrukce hydraulické části čerpadla díky oběžným kolům s plovoucím kroužkem zaručuje vynikající odolnost vůči pevným částem obsažených v čerpané vodě (tolerovaná hodnota je 120g/m³ ) a snadnější start čerpadla (pro rozběhnutí čerpadla je potřebný točivý moment nižší než u hydraulických částí jiných výrobců).

TECHNICKÉ PARAMETRY HYDRAULICKÉ ČÁSTI P&G EVO.:

Výtlačné hrdlo, spodní příruba, hřídel, spojka, vnější pouzdro, kryt kabelu: nerezová ocel

Oběžné kolo: noryl, zpevňující kroužek z nerezu

Difuzér a pouzdro článku: noryl

Plovoucí kroužek, ložisko: technopolymer TPU

Zpětný ventil, talířová klapka: technopolymer PA 6.6

Maximální množství rozptýleného písku: 120 g/m³

Dimenze výtlačného hrdla: 1“

Instalace: horizontální, vertikální

Rozměry: max. vnější průměr včetně krytu kabelu – 98 mm, standardní připojení NEMA 4“

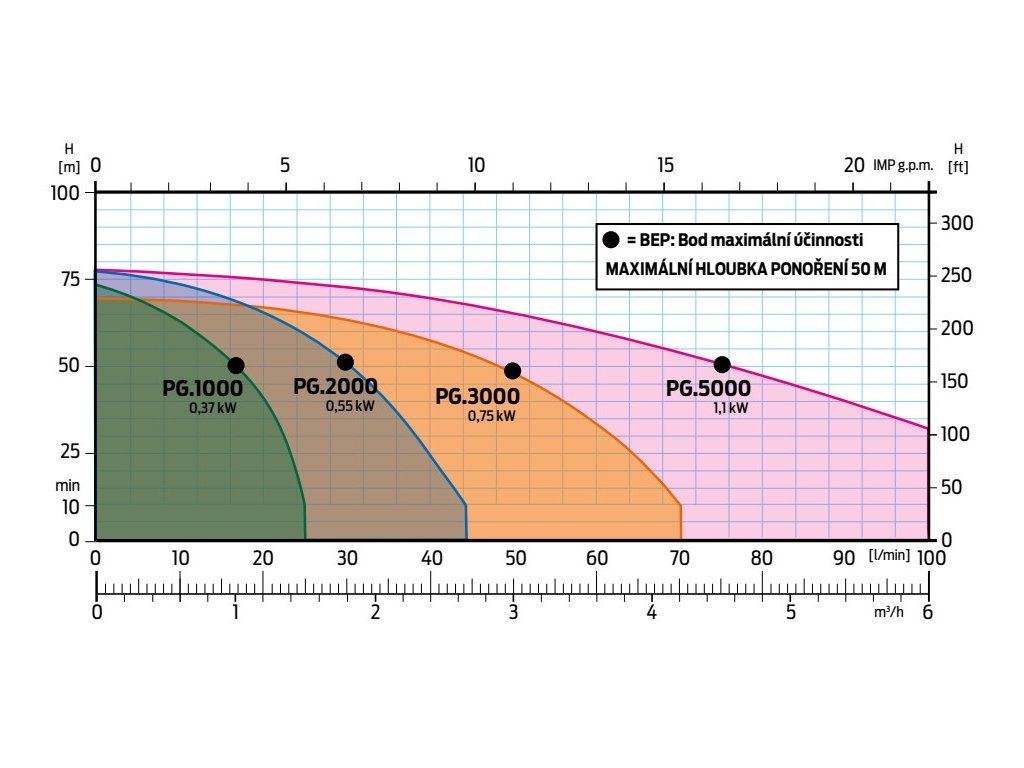

Maximální průtok modelů P&G EVO (Q): 6m³/h

Maximální výtlak modelů X (H): 79m

Dvoupólový asynchronní dvoužilový zapouzdřený vodou chlazený motor čerpadla je vybaven speciální tepelnou ochranou, která zastaví provoz čerpadla v případě přehřátí způsobeném nesprávným provozem nebo instalací. K dalšímu spuštění čerpadla je pak nutný manuální restart (odpojení od napětí). Zajištěna je tak vyšší spolehlivost a delší životnost pojistky při ochraně motoru proti přetížení. Rozběhový kondenzátor je integrovaný (spodní plastová schránka), v případě nutnosti snadno vyměnitelný. Stator je hermeticky utěsněný mezi vnitřním a vnějším pláštěm, vyplněný speciální pryskyřicí zajišťující optimální odvádění tepla během provozu. Rotor je uložený na Kingsbury bloku s kroužkem z karbonu a oscilačními podložkami z vysokopevnostní nerezové oceli pro udržení vysokých axiálních zatížení. Motor je chlazený vodou, z výroby je vyplněn příměsí netoxické nemrznoucí kapaliny. Speciální konstrukce, vybrané materiály a ochrana proti vniknutí písku zajišťují optimální odolnost proti písku a jiným abrazivům i při jejich výskytu ve vrtu. Kabelový konektor je odnímatelný kvůli snadnější instalaci a údržbě. Napájecí kabel je k dispozici v různých délkách a není započítán do ceny čerpadla. Délka kabelu bude připravena přesně podle požadavku na instalaci.

TECHNICKÉ PARAMETRY MOTORŮ P&G EVO.:

Výkon: 0,37 – 1,1 kW

Napětí: 220-230V / 50Hz

Rozběhový kondenzátor: extra odolný integrovaný v plastové schránce motoru, vyměnitelný

Tolerance napětí 50 Hz od normálu: +6% / -10% Un

Stupeň ochrany: IP 68

Izolace: Cl.F

Doporučená teplota okolí: max. 35° C

Požadovaný průtok chlazení: min 8 cm/sec

Instalace: horizontální, vertikální

Maximální počet startů/h: 150, rovnoměrně rozdělených

Maximální ponoření umožňující správný provoz čerpadla: 50m (nejedná se o max. možnou hodnotu ponoření motoru, ale při větším ponoření se čerpadlo nespustí, protože pak není zaručena hodnota tlaku pro vypnutí čerpadla)
